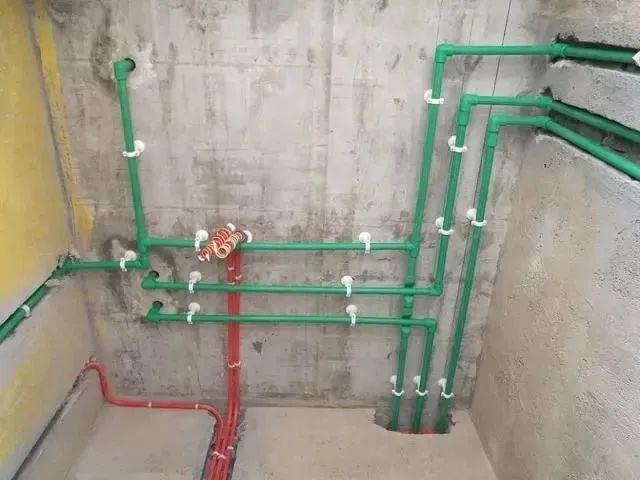

房子裝修，水電安裝布局非常重要，因?yàn)樗苯雨P(guān)系著日后生活的方便程度和舒適性，所以裝修前一定要設計好水電安裝的方案。下面裝信通小編就給大家分享一些家裝水電布置圖，幫助大家了解水電知識，更好地搞定裝修!

一、開關插座的安裝位置圖

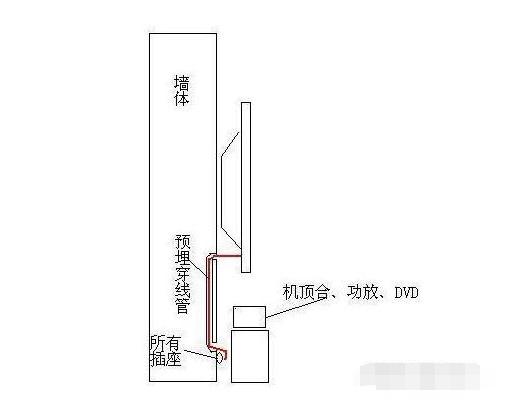

二、客廳電視背景墻布置圖

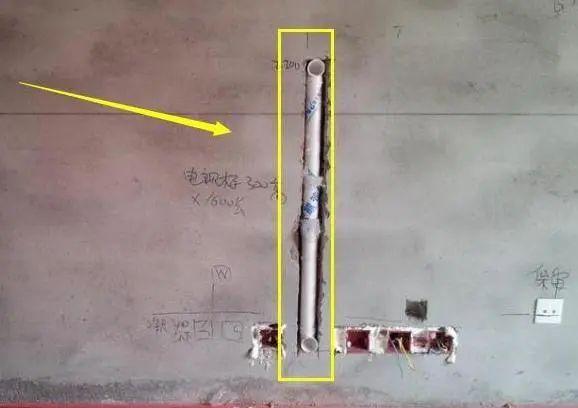

按照下圖這樣布置，在墻內預埋50的pvc管，將來電視機的各種線通過管路穿下來，不會露出難看的線路。

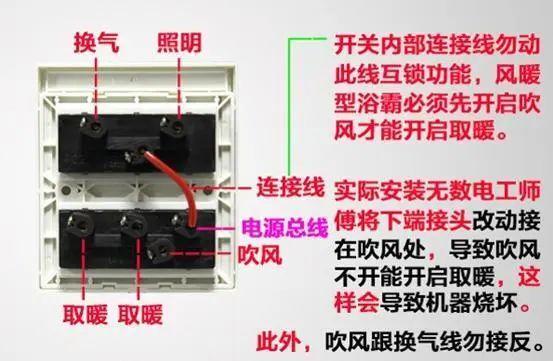

三、衛生間5開浴霸(帶暖風)滑蓋開關的接線圖

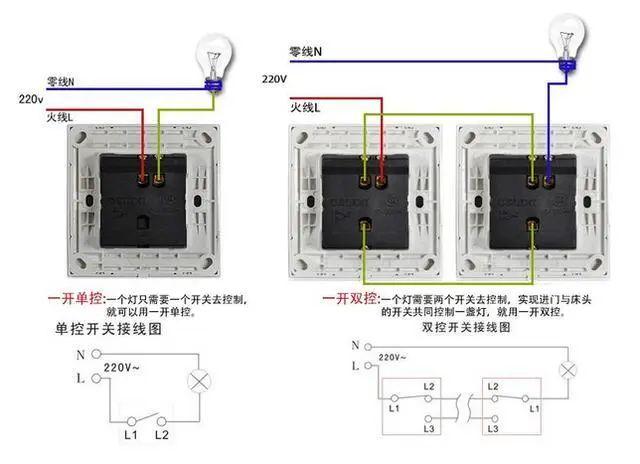

四、一開單控和一開雙控開關布置圖

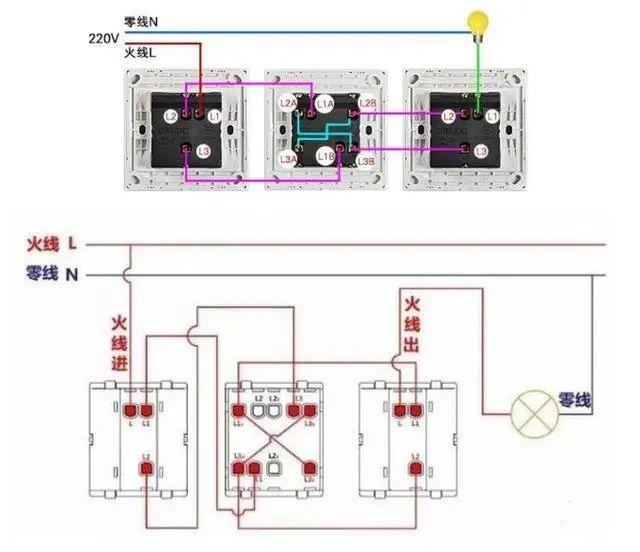

五、一開三控開關布置圖

三個開關可互不影響地開或關同一個燈，我們可以在臥室的門口和兩邊床頭各裝一個開關，這樣就不用抹黑進屋開燈，也不用再起身爬起來關燈了，真的是非常方便!

水電安裝布線注意事項

1、能細不粗

在電路改造中，對于一些電線的容量只要夠用就行，不能盲目追求電線的粗細，因?yàn)殡娋€與主線的負載是相互影響的，假如盲目追求并不是很好。

2、能弧不角

當我們在穿線管里面進行布線的時候，假如遇到轉角的地方的時候，我們的電線弧度*大于90度，要保證是活線，不能出現死角或者是直角現象，這樣做也是為了后期維護工作。

3、能斜不直

另外我們在布線的時候，當線路上墻的話就不要走直角了，并且為了省錢，我們可以根據實際情況可以弧形形象進行開槽，不過一般施工隊和專業公司改造是不會這么做的。

4、能穿不單

對于一些能夠穿過墻的電線，盡量就不要單獨走一條線路，因?yàn)槟菢訒@線，以客廳和臥室為例，一般線路都是從客廳穿墻過去，并將其分配到每個臥室的插座位置。

5、能標不記

水電安裝過程中，如果能用畫圖，或者拍照，或者用透明膠帶標注的，就不要靠記憶，而且進來不要讓施工的公司幫你出具電路圖，一定要自己在現場實地的繪制全屋電路改造圖。

以上就是小編為大家分享的家裝水電布置圖的內容，希望對你有所幫助。
